Las etiquetas en ArcGIS Pro son textos vinculados a los elementos de una capa que se muestran en el mapa. Son útiles para visualizar información relevante como nombres de lugares, valores de atributos o características específicas de cada elemento.
Es recomendable configurar las etiquetas de forma clara y legible, evitando que interfieran en la visualización del mapa. Esto cobra especial importancia en capas con gran cantidad de elementos o con etiquetas extensas, donde resulta necesario ajustar la posición o aplicar filtros para mejorar la presentación.
Etiquetas simples
Para agregar etiquetas simples a una capa en ArcGIS Pro, se debe seleccionar la capa en el panel Contents y activar la pestaña Labeling en la parte superior de la ventana. Luego, se debe asegurar que la opción Label esté habilitada en el grupo Layer.
En el grupo Label Class se selecciona el campo de la tabla de atributos que se desea mostrar en las etiquetas. En el grupo Text Symbol se ajusta el tamaño, estilo y color del texto. Finalmente, en el grupo Label Placement se define la posición de la etiqueta con opciones como Basic Polygon o Boundary.
Configuración de etiquetas en ArcGIS Pro.
Etiquetas combinadas
En ciertos casos se requiere mostrar información de más de un campo en una sola etiqueta. Para esto se puede crear una expresión utilizando el lenguaje Arcade. Por ejemplo, para mostrar el área y su unidad en una capa de uso del suelo, se puede utilizar la siguiente instrucción:
round(number($feature.Area), 2) + " ha"
Con esta expresión, se mostrará el valor del campo Area redondeado a dos decimales seguido de la unidad «ha». El número de decimales puede modificarse según sea necesario. Además, en el grupo Text Symbol es posible definir el formato del texto para mejorar su presentación.
Configuración de una expresión para personalizar una etiqueta.
Etiquetas para una categoría específica
En algunas situaciones solo se necesitan etiquetas para una categoría determinada dentro de una capa. Por ejemplo, en una capa de curvas de nivel se puede requerir mostrar únicamente las etiquetas de las curvas primarias. Para lograrlo, se deben seguir estos pasos:
- Seleccionar la capa correspondiente en el panel Contents.
- Hacer clic derecho sobre la capa y elegir Labeling Properties.
- En el panel Label Class, abrir la pestaña Class y crear una nueva expresión SQL.
- Definir la condición para que solo se muestren las etiquetas de la categoría deseada, por ejemplo: Tipo = Primarias.
- Aplicar los cambios para visualizar únicamente las etiquetas requeridas.

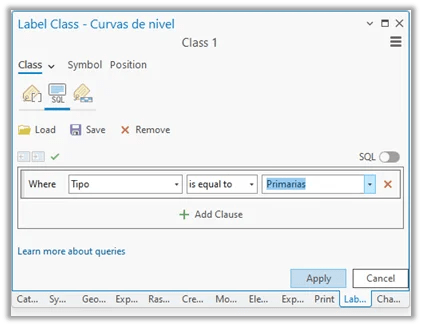

Configurar una expresión SQL en el panel «Label Class».
Para mejorar la visibilidad de estas etiquetas, se puede aplicar un halo blanco desde la pestaña Symbol dentro de Label Class. Esto facilita la lectura de los textos sobre fondos con distintos colores o patrones.
Configurar etiquetas para contornos y asignar un «Halo».
